錐形閥的工作原理和結構構造
發(fā)布時間: 2018.09.17 瀏覽次數:
錐形閥其實是一種水工金屬結構，它在結構上就會考慮到很多在水中工作的設計，下面浙江杰億閥門有限公司就跟大家說一說錐形閥的工作原理和結構構造。
工作原理：錐形閥泄流時， 利用水與空氣的摩擦和入水后在水中的漩渦進行消能， 故可不再設消能工。當幾個錐形閥平行布置時其軸線間距不宜過小(例如不小于5倍閥殼直徑D)，否則水流相互撞擊，產生一股反射水流，若水流落入閥室將造成運行困難。改進后的圓錐角取為50°， 與具有90°錐角的閥相比， 可使閥與閥之間距離縮小為(2.75～3.0)D， 水舌面積也減少2/3。

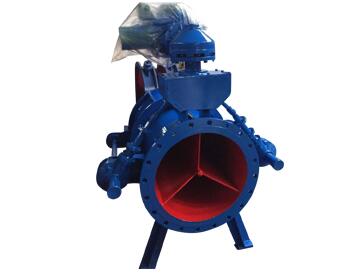

結構構造：錐形閥設在高壓泄水管道的出口，具有圓筒形固定的閥殼，用4～6條平行水流方向的肋片把錐頭成90°的錐體固定在閥殼上， 用一活動鋼閥套套在錐體外面(或里面)， 閥套與錐體之間的環(huán)形空間用來泄流。用螺桿傳動將閥套沿流向前后移動， 即可調節(jié)流量。全部開啟時流量系數達0.85以上。錐形閥結構簡單， 操作方便。由于全閥的重量由根部錨定螺栓承受， 閥殼呈懸臂伸出， 故結構受力條件不利。
看了上面的內容，相信大家都已經知道錐形閥的工作原理和結構構造了。
